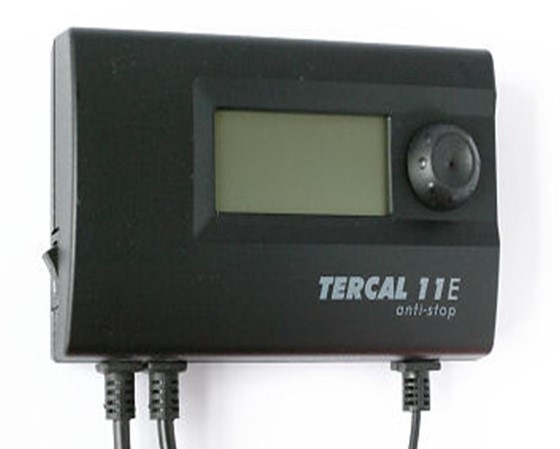

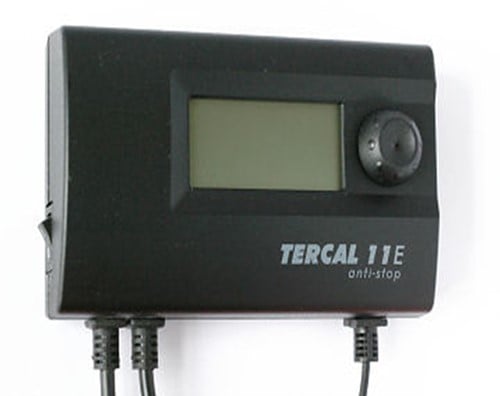

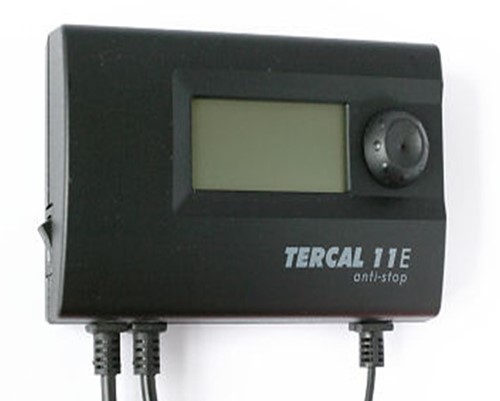

De Tercal 11e is een regelaar met 2 functies. De regelaar kan gebruikt worden om een verwarmingssysteem met een indirectgestookte boiler aan te sturen en de regelaar kan ingezet worden als pompschakelaar bij een vloerverwarmingsverdeler.
Boilercontrol
Wanneer de Tercal 11a als boilercontrol gebruikt wordt kan een driewegklep of circulatiepomp bediend worden om een indirect gestookte boiler te verwarmen. De meegeleverde temperatuursensor (NTC) wordt in de boiler geplaatst om de temperatuur van de boiler te meten. Wanneer de boilertemperatuur onder de ingestelde temperatuur komt wordt de aangesloten driewegklep of circulatiepomp bekrachtigd (230V). Zodra de ingestelde temperatuur bereikt is wordt de uitgang weer stroomloos gemaakt en schakelt de driewegklep terug (of stopt de circulatiepomp t.b.v. de boiler).
Naast de boilertemperatuur kan de hysteresis en temperatuurcorrectie worden ingesteld. Het instelbereik van de regelaar ligt tussen 10 tot 80°C.
Wanneer naast een driewegklep ook een cv-ketel aangestuurd moet worden dient er een driewegklep met eindschakelaar gebruikt te worden i.c.m. de Tercal 11a.
Pompschakelaar
Uw vloerverwarmingspomp draait standaard 24 uur per dag en 7 dagen per week en door het toepassen van de Tercal pompschakelaar zal de circulatiepomp tot wel 70% per jaar minder kunnen draaien. Dit levert een fikse energie besparing op doordat een circulatiepomp niet meer onnodig draait. De pompschakelaar bespaart u stroom en geld.
Wanneer er door de CV ketel geen warm water wordt geleverd (lager dan de ingestelde temperatuur) , zal de circulatiepomp van de vloerverwarming uitgeschakeld worden, bij een hogere aanvoer temperatuur wordt deze weer ingeschakeld. Buiten het stookseizoen zorgt de pompschakelaar ervoor dat iedere 14 dagen de pomp ca. 1 minuut wordt ingeschakeld, hierdoor voorkomt men het vastlopen van de pomp.
Specificaties
- Aansluitspanning 230 V – 50 Hz
- Opgenomen vermogen 1,6 W
- Schakelcapaciteit 3 A
- Instelbereik +10 tot +80 °C
- Meetbereik -5 tot +120 °C
- Lengte kabels 1,5 meter
- Afmetingen 150 x 90 x 54 mm
- Backlight
